Torno manual horizontal para serviço pesado CW61160M DMTG

em um:

sob um:

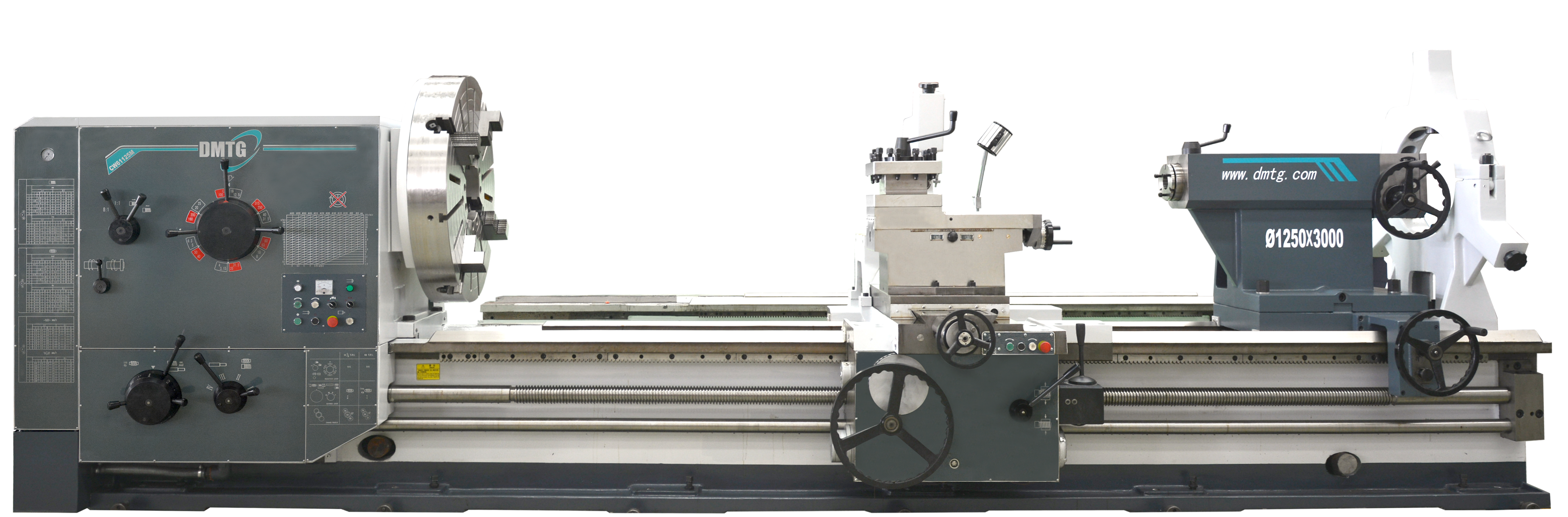

Fotos da máquina

Partes da máquina

Descrição da máquina

Especificação

1º ano 2º ano

Série CW-M de grande estrutura de torno comum madura, grande potência, forte rigidez, faixa de velocidade do fuso, adequada para corte forte ou de alta velocidade, pode completar uma variedade de peças de eixo e disco do cilindro interno e externo, cone, face final , ranhuramento, chanfro, perfuração e rosqueamento e outros processos de corte, e pode processar roscas métricas comumente usadas.Rosca em polegadas, rosca modular, rosca de passo de diâmetro (com régua cônica pode ser processada comumente rosca cônica), rosca especial para consultar, porta-ferramentas pequeno pode ser motorizado girando cones curtos, alimentação longitudinal pequeno porta-ferramentas movimento composto de alimentação pode motorizado girando cones longos, para peças grandes e complexas pode apresentar vantagens.

Cama de ferro fundido de alta resistência
Os trilhos-guia da cama são dispostos em formato de montanha e trilhos-guia planos
Porta-ferramentas mecânico de alta rigidez
Pode processar roscas métricas, imperiais, modulares e de diâmetro comumente usadas

Modelo	CW6110M	CW61125M	CW61140M	CW61160M
Máx. balançar na cama	1000	1250	1400	1600
Máx. balançar sobre a carruagem	630	880	1030	1230
Distância entre Centro	1500/2000/3000/4000/5000/6000/8000 milímetros
Máx. Girando comprimento	1300/1800/2800/3800/4800/5800/7800 milímetros
Largura de guia caminho	755 milímetros
Máx. Carregando peso	6.000 kg
Fuso nariz	A2-15
Fuso calibre	130
Fuso velocidades	Avançar: 3,15-315 rpm (21 velocidades) Reverso: 3. 5-291 rpm (12 velocidades)
Fuso Motor	22 kW
Viagem de deslizamento cruzado	580	670	825
Viagem do slide superior	300
Ferramenta montagem de baixo para linha central	48mm
Máx. tamanho da haste da ferramenta	45x45mm
Giratório faixa do slide superior	±90°
Cruzar alimentar (mm/rotação)	(56 tipos) 0,1 ~ 12,0
Longitudinal alimentar (mm/rotação)	(56 tipos) 0,05 ~ 6,0
Composto alimentação de slides (mm/rotação)	0,025~3,0
Alcance de fios de polegada TPI	(31 tipos) 1/4~28
Alcance de threads métricos	(44 tipos) 1~120
Alcance de threads de módulo milímetros	(45 tipos) 0,5~60
Alcance de roscas diamétricas PD	(38 tipos) 1/2~56
Cruzar viagem rápida	3,74m/min
Longitudinal viagem rápida	1,87m/min
Composto deslizar viagem rápida	0,935m/min
Conicidade de pena de contraponto	Métrica 80
Viagem de pena de cabeçote móvel	300
Diâmetro na pena do cabeçote móvel	160
