Máquina de torno manual horizontal da máquina de torno convencional CW61140M

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
CW61140M
Marca do Produto:
DMTG/REFINE
Código Do Produto:
8458110090

em um:

sob um:

Torno horizontal Torno Convencional Torno mecânico Torno manual Torno Torno de motor Torno Paralelo Máquina de torno horizontal Torno metálico

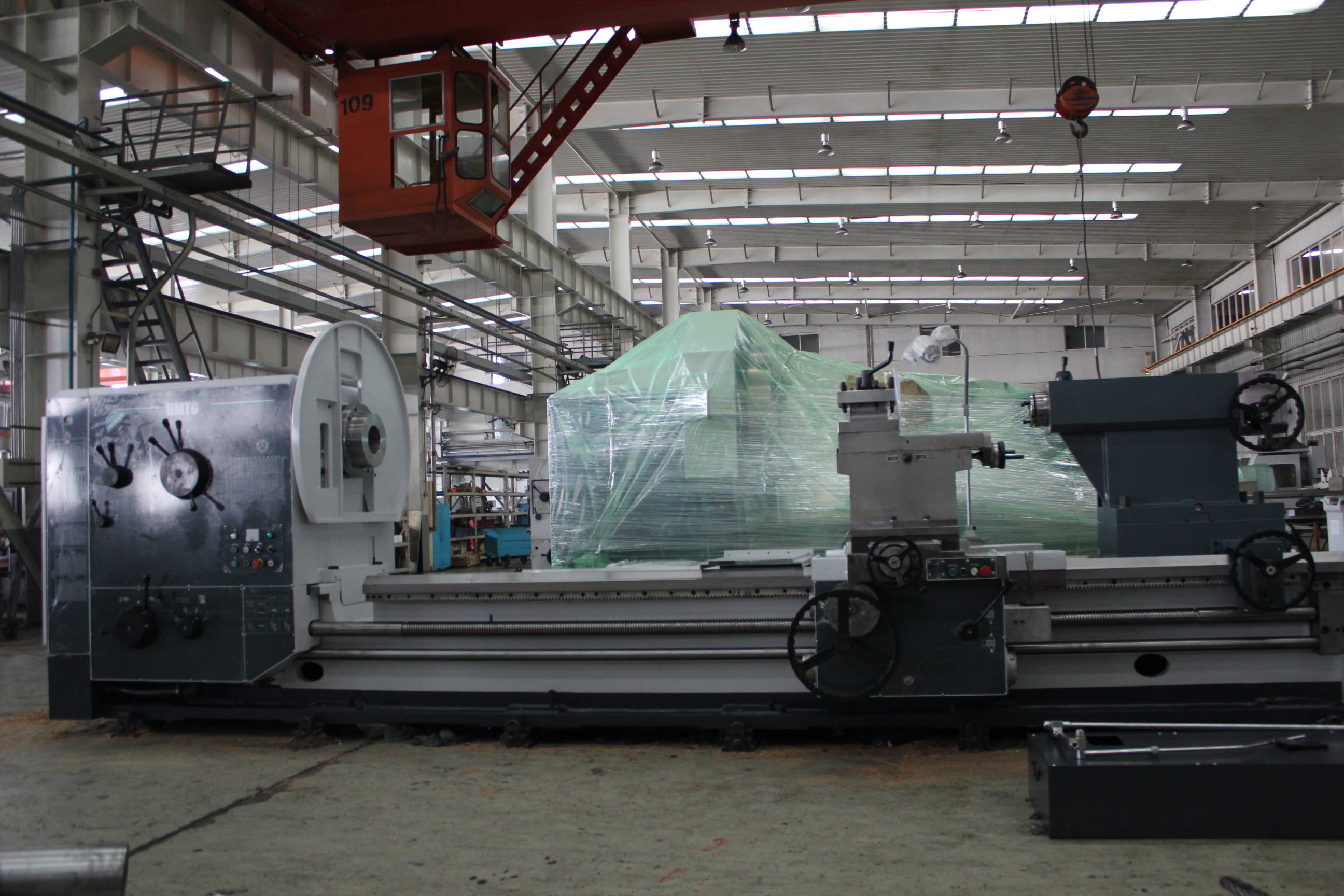

Fotos da máquina

Descrição do produto

Parâmetros

Detalhes da máquina

DESCRIÇÃO DA ESTRUTURA

1. Acionamento vertical e horizontal rápido: a caixa deslizante da máquina-ferramenta é equipada com um dispositivo de movimento rápido, que pode ser movido rapidamente para a posição desejada.

2. Contraponto acionado por motor e luva de contraponto de alta rigidez (pedido especial): A máquina é equipada com dispositivo de acionamento do motor do contraponto para a escolha do usuário, principalmente as especificações com grande comprimento, o que reduz a intensidade do trabalho e proporciona eficiência de trabalho.O assento traseiro giratório de grande diâmetro melhora muito a capacidade de carga desta série de máquinas.

Modelo	CW6110M	CW61125M	CW61140M	CW61160M
Máx. balançar na cama	1000	1250	1400	1600
Máx. balançar sobre a carruagem	630	880	1030	1230
Distância entre Centro	1500/2000/3000/4000/5000/6000/8000 milímetros
Máx. Girando comprimento	1300/1800/2800/3800/4800/5800/7800 milímetros
Largura de guia caminho	755 milímetros
Máx. Carregando peso	6.000 kg
Fuso nariz	A2-15
Fuso calibre	130
Fuso velocidades	Avançar: 3,15-315 rpm (21 velocidades) Reverso: 3. 5-291 rpm (12 velocidades)
Fuso Motor	22 kW
Viagem de deslizamento cruzado	580	670	825
Viagem do slide superior	300
Ferramenta montagem de baixo para linha central	48mm
Máx. tamanho da haste da ferramenta	45x45mm
Giratório faixa do slide superior	±90°
Cruzar alimentar (mm/rotação)	(56 tipos) 0,1 ~ 12,0
Longitudinal alimentar (mm/rotação)	(56 tipos) 0,05 ~ 6,0
Composto alimentação de slides (mm/rotação)	0,025~3,0
Alcance de fios de polegada TPI	(31 tipos) 1/4~28
Alcance de threads métricos	(44 tipos) 1~120
Alcance de threads de módulo milímetros	(45 tipos) 0,5~60
Alcance de roscas diamétricas PD	(38 tipos) 1/2~56
Cruzar viagem rápida	3,74m/min
Longitudinal viagem rápida	1,87m/min
Composto deslizar viagem rápida	0,935m/min
Conicidade de pena de contraponto	Métrica 80
Viagem de pena de cabeçote móvel	300
Diâmetro na pena do cabeçote móvel	160
