Centro de usinagem vertical para serviços pesados VDLS1300 CNC Fanuc

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
VDLS1300
Marca do Produto:
REFINE

em um:

sob um:

Centro de usinagem CNC Centro de usinagem CNC vertical Centro de maquinação vertical FANUC Centro de Usinagem Centro de Usinagem Vertical VMC

Descrição do produto

Imagem da máquina

Parâmetros do produto

Partes da máquina

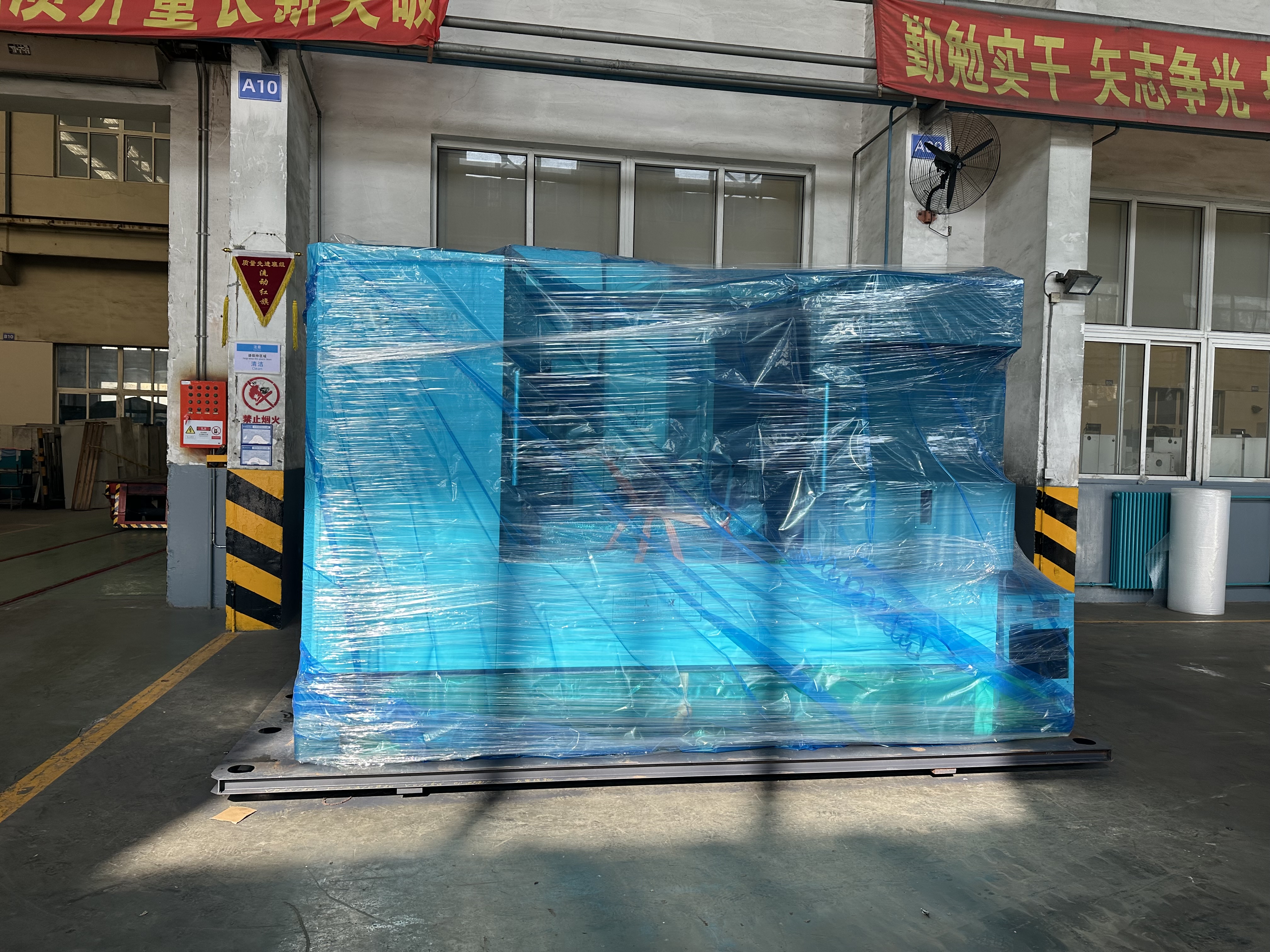

Pacote

INTRODUÇÃO DA MÁQUINA

A máquina-ferramenta possui uma estrutura rígida única, estável e durável.Através de repetidas simulações e cálculos de mecânica de engenharia, uma estrutura de leito estável é projetada para atender às necessidades de engenharia de duplicação de rigidez e racionalização de qualidade.Não é apenas adequado para processamento de placas, placas, cascas e peças de precisão, mas também para processamento de moldes.A máquina vem com sistema de troca automática de ferramentas (ATC), blindagem integral, sistema de lubrificação automática, sistema de refrigeração, unidade portátil de operação manual (MPG).As peças podem completar fresagem, mandrilamento, perfuração, expansão, alargamento, rosqueamento e outros processamentos multiprocessos após uma fixação, com um alto grau de automação, forte confiabilidade, operação simples, conveniente, agradável, a forma geral bonita e generosa, alta grau de vantagens de integração mecânica e elétrica.

vmc1300 VDLS1300侧面图

NÃO	NOME DO ÍNDICE	UNIT	VDLS1300
GAMA DE USINAGEM
1	Tamanho da mesa de trabalho	milímetros	1300*560
2	Slot T da mesa de trabalho (NºLarguraDistância)	milímetros	518100
3	Capacidade máxima de peso da mesa de trabalho	kg	750
4	Viagem X/Y/Z	milímetros	1290580620
5	Distância da linha central do fuso até coluna vertical	milímetros	666
6	Distância do topo do fuso principal até face da mesa de trabalho	milímetros	125~745
FUSO
7	Tipo de fuso		Condução direta
8	Conicidade do fuso		Nº 40(7:24)
9	Potência do motor principal	kw	7,5/11
10	Velocidade máxima do fuso principal	rpm	12000
REVISTA DE FERRAMENTAS
11	Capacidade ATC	--	24 (tipo de braço)
12	Tipo de porta-ferramentas		BT40-45°
13	Peso máximo da ferramenta	Kg	8
14	Diâmetro máximo da ferramenta	Milímetros	78/155
15	Comprimento máximo da ferramenta	Milímetros	300
16	Tempo de troca de ferramenta	s	2,7s
EM MOVIMENTO
17	Velocidade de corte X/Y/Z	m/min	10
18	Taxa de alimentação rápida X/Y/Z	m/min	36/36/30
GUIA
19	Eixo X	milímetros	2-45
20	Eixo Y	milímetros	2-45
21	Eixo Z	milímetros	2-45
PRECISÃO DA MÁQUINA
22	Precisão de posição X/Y/Z	milímetros	0,019/0,008/0,008
23	Precisão de posição repetida X/Y/Z	milímetros	0,008/0,005/0,005
CONDIÇÃO DE TRABALHO DA MÁQUINA
24	Pressão da fonte de alimentação	MPa	0,6-0,8
25	Tensão		3PH /380V±10% /50Hz±1Hz
26	Capacidade de energia	kVA	25
27	Temperatura ambiente		8~40ºC
28	Humidade relativa		≤80%
28
29	Tamanho da máquina (CLA)	milímetros	310026712820
30	Peso líquido da máquina	kg	7200
31	Dimensão do pacote	milímetros	396023002550
CONTROLADOR
32	Sistema CNC		FANUC 0i-MF MAIS (5)

Introdução

Cama de máquina

O corpo da base da máquina é feito de ferro fundido de alta resistência e a estrutura da peça fundida é analisada pela dinâmica da máquina e análise de elementos finitos.A estrutura da peça fundida combina razoavelmente com a estrutura de reforço, a organização é estável e a qualidade é garantida para sempre.
Mesa de trabalho

A mesa da máquina é feita de ferro fundido de alta resistência, e a estrutura de fundição é analisada pela dinâmica da máquina-ferramenta e análise de elementos finitos, e é combinada com barras de reforço razoáveis para garantir a capacidade de carga pesada durante o processamento sob a condição de suporte de carga total do mesa deslizante cruzada.
Revista de ferramentas

O Tool Magazine é um dispositivo de troca de ferramentas do tipo manipulador: a capacidade do armazenamento de ferramentas é de 24, e o braço de troca automática de ferramentas de braço duplo e a máquina de troca de ferramentas CAM são acionados pelo motor e são rápidos e estáveis.
