Centro de usinagem vertical CNC DMTG de grande diâmetro VDF1500

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
VDF1500
Marca do Produto:
REFINE

em um:

sob um:

Centro de Usinagem Vertical Centro de usinagem vertical CNC VMC Fresadora vertical Fresadora vertical de 4 eixos fresadora Fresadora vertical com trocador de ferramentas DMTG

Descrição do produto

Parâmetros do produto

Fotos da máquina

Partes da máquina

RECURSO

A máquina-ferramenta possui uma estrutura rígida única, estável e durável.Através de repetidas simulações e cálculos de mecânica de engenharia, uma estrutura de leito estável é projetada para atender às necessidades de engenharia de duplicação de rigidez e racionalização de qualidade.

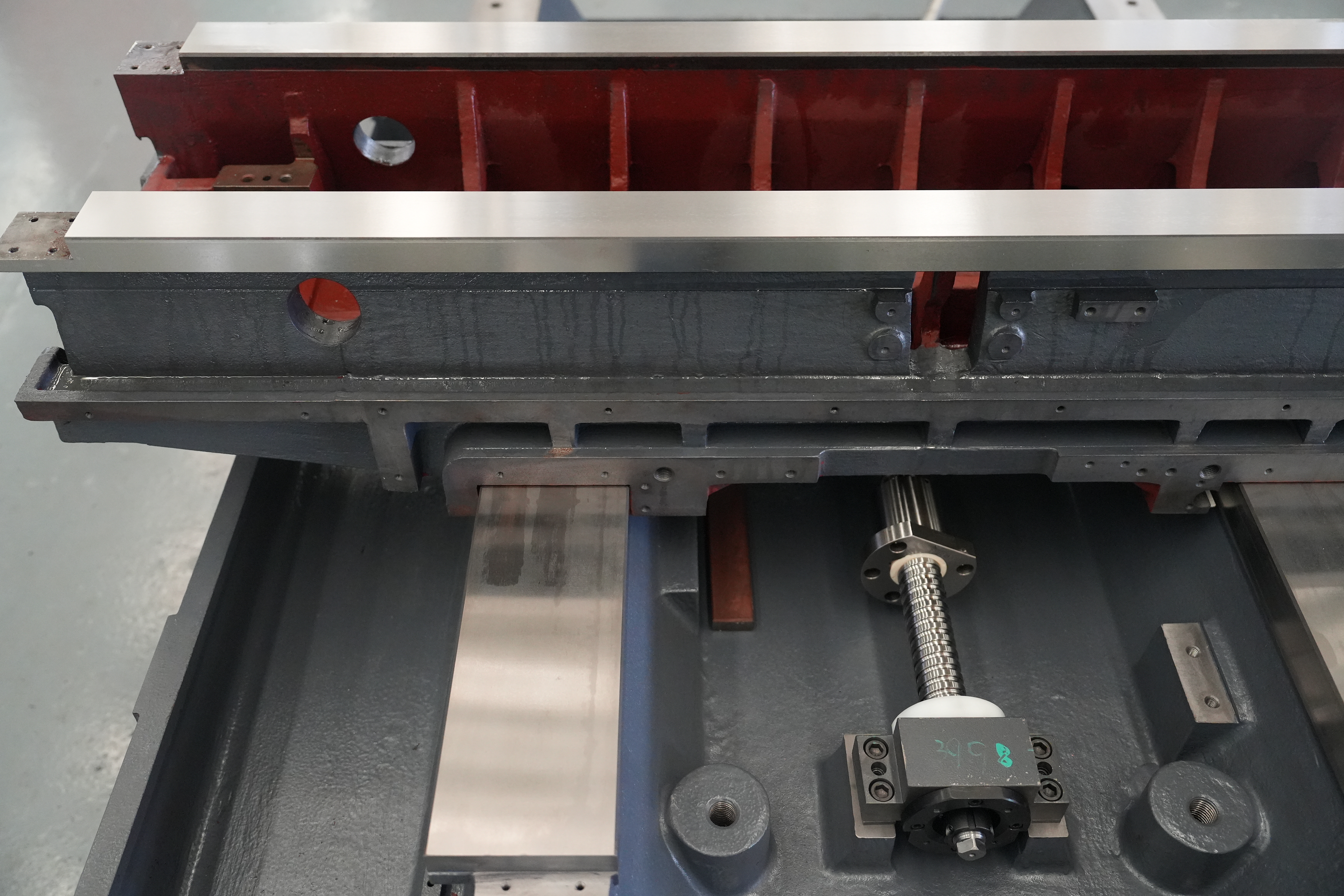

O design exclusivo da máquina de par de guia de rolamento linear (eixo X, Y) mais par de guia de plástico colado com trilho rígido endurecido (eixo Z) combina qualidade de precisão satisfatória.Não é apenas adequado para processamento de placas, placas, cascas e peças de precisão, mas também para processamento de moldes.

A máquina vem com sistema de troca automática de ferramentas (ATC), blindagem totalmente fechada, sistema de lubrificação automática, sistema de refrigeração, unidade de operação manual portátil (MPG).

As peças podem completar fresagem, mandrilamento, perfuração, expansão, alargamento, rosqueamento e outros processamentos multiprocessos após uma fixação, com um alto grau de automação, forte confiabilidade, operação simples, conveniente, agradável, a forma geral bonita e generosa, alta grau de vantagens de integração mecânica e elétrica.

Parâmetros do produto

MESA	Tamanho da mesa de trabalho	milímetros	1700*800
	Slot T (QuantidadeLarguraDistância)	milímetros	618125
	Carga máxima da mesa de trabalho	kg	2500
VIAGEM	Curso do eixo X/Y/Z	milímetros	1560/830/790
	Tipo de guia do eixo X/Y/Z	milímetros	Caminho da caixa (Y-4)
	Distância do centro do fuso à coluna	milímetros	850
	Distância da ponta do fuso à mesa	milímetros	186~976
ALIMENTAR AVALIAR	Atravessamento rápido do eixo X/Y/Z	m/min	15/15/12
ALIMENTAR AVALIAR	Taxa de avanço de corte	mm/min	0~6000

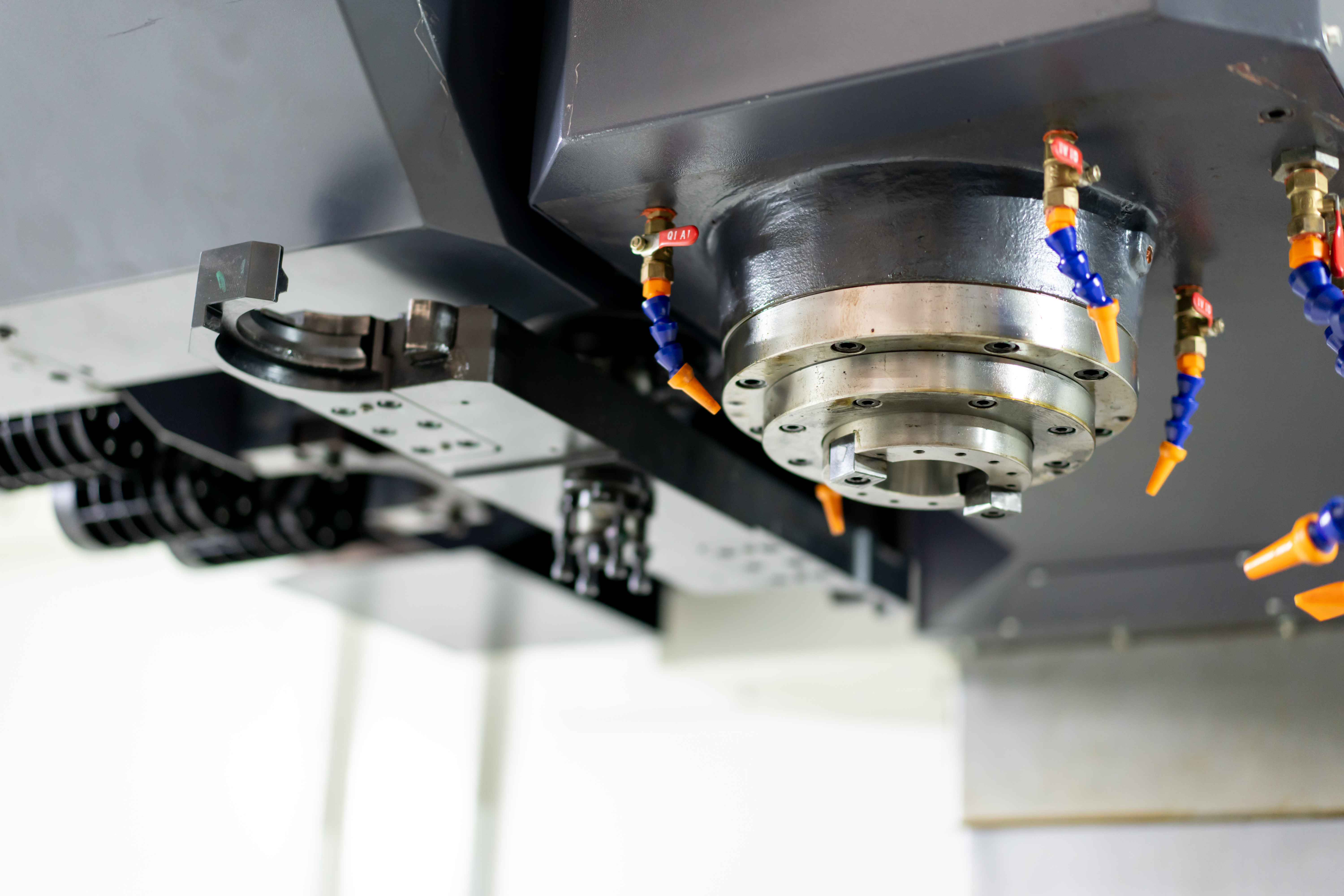

FUSO	Velocidade máxima do fuso	rpm	6000
FUSO	Conicidade do fuso		Nº 50 (24/07)
ATC sistema	Capacidade do magazine de ferramentas		24T/braço
	Tipo de haste de ferramenta		BT50
	Peso máximo da ferramenta	kg	15
	Diâmetro máximo da ferramenta (sem ferramentas adjacentes)	milímetros	24T: φ125/250
	Comprimento máximo da ferramenta	milímetros	300
	Tempo de troca de ferramenta (TT)	s	24T: 3,5
PRECISÃO	Precisão de posicionamento do eixo X/Y/Z	milímetros	0,019/0,008/0,008
PRECISÃO	Precisão de repetibilidade do eixo X/Y/Z	milímetros	0,008/0,005/0,005
AO CONTROLE SISTEMA	Controlador		SIEMENS/FANUC
