Torno de torneamento vertical de coluna única DVT5112 com sistema DVT

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
TVP5112
Marca do Produto:
REFNE

em um:

sob um:

VTL Torno de torneamento de coluna única Torno de torneamento vertical de coluna única Torno giratório com sistema DVT

Descrição

Parâmetros

Estrutura Principal

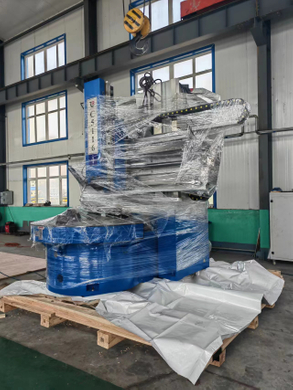

Informações de embalagem

Características

1.Configurando componentes funcionais avançados nacionais e estrangeiros.

2. Forte capacidade de corte.

3. Também pode fornecer carga superpesada na mesa.

4.Alta rigidez dinâmica e estática da máquina-ferramenta.

5.Movimentos seguros e confiáveis.

6. Longa vida útil.

7. alta eficiência de processamento no desempenho estrutural.

8. Sistema DVT, servo drive, servo motor de alimentação do eixo XZ, todos adotam produtos supersíncronos de Pequim.

9. Os eixos XZ são acionados por servo motor através de um redutor planetário de precisão para aumentar o torque do parafuso esférico para movimentos horizontais e verticais.

Parâmetros do produto

Especificação	Unidade	TVP5110	TVP5112	TVP5116
Diâmetro máximo	milímetros	1000	1250	1600
Diâmetro da mesa	milímetros	900	1000	1400
Altura máxima da peça	milímetros	800	1000	1000/1200
Peso máximo da peça	t	2	3.5	5
Torque máximo da mesa	KN.m	20	25	30
Faixa de velocidade de rotação da mesa (16 marchas contínuas)	rpm	1-250	1-200	1-160
Força máxima de corte do suporte vertical	KN	18	18	22
Limite de movimento vertical do porta-ferramentas	Grau	±30°	±30°	±30°
Faixa de avanço do descanso da ferramenta	mm/min	0,1-500	0,1-500	0,1-500
Nível de alimentação do descanso da ferramenta (não classificado)	Nota	Intenso	Intenso	Intenso
Curso horizontal da cabeça do trilho	milímetros	670	700	915
Curso de aríete da cabeça do trilho	milímetros	650	650	800
Viagem na viga transversal	milímetros	650	650	850

Estrutura Principal

Feixe

O levantamento da viga adota caixa de engrenagens sem-fim e mecanismo de elevação com parafuso T, a viga se move ao longo do trilho-guia da coluna, a viga possui mecanismo de travamento hidráulico.
Caixa elétrica

A parte de controle elétrico é totalmente projetada, construída, depuração e serviço pós-venda (não terceirizado) pela empresa, o que pode efetivamente garantir a qualidade do produto e solucionar as preocupações dos usuários.
DRO

A máquina está equipada com um console principal suspenso, que é equipado com um painel de operação e todas as teclas de operação da máquina.

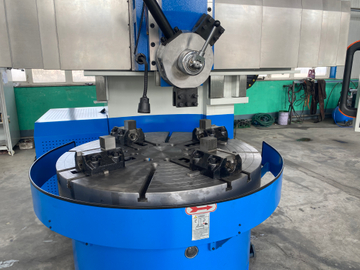

Descanso de ferramentas

O descanso da ferramenta é controlado pelo sistema DVT e consiste em um assento deslizante de viga, um assento deslizante rotativo, um assento deslizante pentagrama e um conjunto de parafuso esférico.

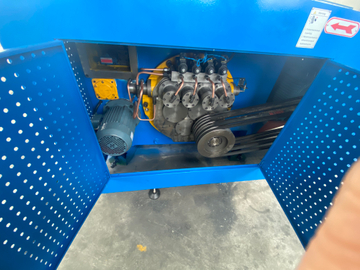

Mecanismo de Acionamento Principal

O mecanismo de transmissão principal é acionado pela transmissão do motor AC30KW, a transmissão é controlada pelo cilindro de óleo de velocidade variável da válvula deslizante eletromagnética, garfo de velocidade variável para promover a engrenagem de velocidade variável para atingir 16 marchas.

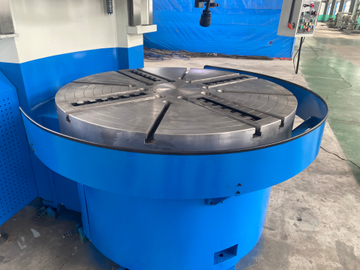

Mesa de trabalho

A mesa de trabalho é composta por mesa de trabalho rotativa, base da mesa de trabalho e dispositivo de fuso e mecanismo de transmissão.
