DT-50
REFINE
8458110090

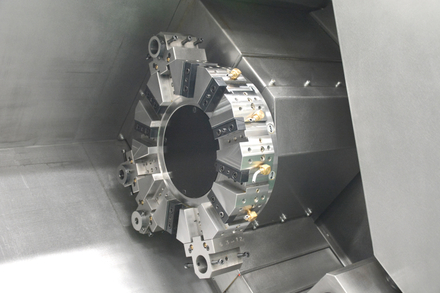

Descanso de ferramentas de alta confiabilidade: torre de ferramentas hidráulica de alta rigidez, com alta confiabilidade e precisão de posicionamento repetida.
Precisão e acionamento vertical e horizontal rápido: a máquina adota parafuso de esfera e trilho guia de rolamento linear, alta eficiência de transmissão, boa retenção de precisão, de modo que o resto da ferramenta da máquina-ferramenta se mova de forma rápida e estável, e a precisão de posicionamento seja alta.

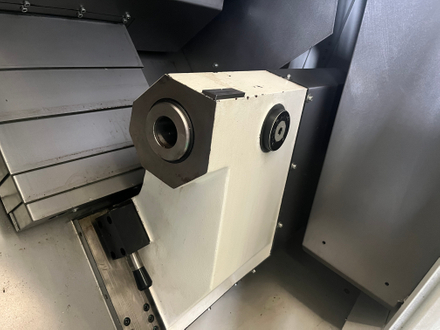

Contraponto hidráulico de alta precisão: fornece garantia de centralização precisa para processamento de torneamento.
Sistema de lubrificação centralizada automática: pode garantir a lubrificação contínua e eficaz do trilho-guia e do parafuso esférico.

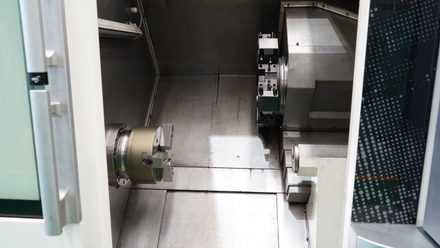

Proteção totalmente fechada: a máquina é totalmente fechada para evitar vazamento de líquido refrigerante. A aparência adota o design de modelagem industrial, a forma de layout da porta de puxar esquerda e da mesa de controle direita, a aparência é bonita, generosa e agradável, incorpora totalmente a função homem-máquina e fornece ao operador um ambiente de trabalho seguro e confortável .
ESPECIFICAÇÃO:
Não. | ÍNDICE | UNIT | DT40 | DT50 |
GAMA DE USINAGEM | ||||
1 | Máx. Diâmetro de ajuste | milímetros | Φ580 | Φ680 |
2 | Máx. diâmetro de corte (eixo/disco) | milímetros | Φ360/φ400 | Φ460/φ500 |
3 | Máx. comprimento de corte | milímetros | 585/1085 | 580/1080 |
FUSO | ||||
4 | Fuso forma | ISOA2-6 | ISOA2-8 | |
5 | Mandril tamanho | 8'' Tipo Sólido | 10'' Tipo Sólido | |
6 | Fuso faixa de velocidade | rpm | 35-4000 | 35~3500 |
7 | Fuso diâmetro do rolamento dianteiro | milímetros | Φ110 | Φ130 |
8 | Fuso diâmetro do furo passante | milímetros | Φ70 | Φ87 |
9 | Através diâmetro da haste (Adotar mandril oco, cilindro oco) | milímetros | Φ51 | Φ73 |
10 | Fuso potência do servo motor | kw | 15/11 | 15/18,5 |
11 | Fuso Torque | Nm | 105/140 | 143/236 |
12 | ||||
ALIMENTANDO DIRIGIR | ||||
13 | Rápido velocidade de viagem | m/min | X eixo 30 / eixo Z 30 | |
14 | Corte velocidade de alimentação | mm/min | 0-9000 | |
15 | X/Z curso máximo do eixo | milímetros | X eixo 215 Z eixo 600/1000 | X eixo 265 Z eixo 600/1000 |
MÁQUINA PRECISÃO | ||||
16 | Localização precisão | milímetros | X:0,005 Z:0,008 | |
17 | Repita precisão de localização | milímetros | X:0,003 Z:0,004 | |
18 | Reverter Diferença | milímetros | 0.007 | |
19 | Usinagem redondeza | milímetros | 0.004 | |
20 | Usinagem cilindricidade | milímetros | 0.012 | |
21 | Usinagem planicidade | milímetros | 0.0135 | |
TORRE | ||||
22 | Torre estação nº. | 12 estações | ||
23 | O ferramenta de mudança | De acordo com para o caminho mais curto, troca arbitrária de ferramentas, acionamento por motor hidráulico | ||
24 | Time da ferramenta de mudança (próximo/mais distante) | s | 0,35/1,6 | |
25 | Ferramenta tamanho da haste | milímetros | 25*25 | |
26 | Interno furo Tamanho da haste da ferramenta | milímetros | Máx. 40 | |
TAILSTOCK | ||||
27 | Hidráulico curso máximo do cabeçote móvel | milímetros | 500/960 | |
28 | Hidráulico diâmetro da manga do cabeçote móvel | milímetros | 85 | |
29 | Hidráulico viagem da manga do cabeçote móvel | milímetros | 140 | |
30 | Hidráulico impulso da manga do contraponto | N | 940~2700 | |
31 | Cônico | MT Número 5 | ||
HIDRÁULICO SISTEMA | ||||
32 | Óleo capacidade do tanque | L | 45 | |
33 | Hidráulico Potência do motor da bomba | kW | 1.5 | |
34 | Máx. Pressão | Bar | 50 | |
ELÉTRICO SISTEMA | ||||
35 | CNC Controlador | SIEMENS 828D | ||
36 | Tensão | 3PH 380 V 50 Hz | ||
37 | Total poder da máquina-ferramenta | KVA | Máx. 30 | Máx. 35 |
