Máquina de torno vertical para serviço pesado CK5280 FANUC

em um:

sob um:

Descrição do produto

Parâmetros do produto

Estrutura Principal

Características

Esta série de máquinas-ferramenta é adequada para processamento mecânico de diversas indústrias, pode ser usada para superfícies cilíndricas internas e externas, superfícies cônicas, faces finais, canais e outros processamentos ásperos e finos.
O acionamento principal da máquina-ferramenta é acionado por motor CA.Mecanismo de mudança de velocidade do fuso Ac 16 ou 4;.Alcance a faixa de velocidade da mesa.

O fuso da mesa adota centralização de rolamento de rolos cilíndricos curtos de duas carreiras com folga radial ajustável de alta precisão.O trilho guia hidrostático de corrente constante é adotado na direção axial, para que a mesa tenha alta precisão de rotação e capacidade de carga

Características de deformação térmica grandes e pequenas.
De acordo com as necessidades do cliente, a máquina pode usar um dispositivo de resfriamento de temperatura constante.Pode ser equipado com um sistema de estação hidráulica independente: pode maximizar a precisão de usinagem da máquina-ferramenta e a estabilidade de vários indicadores técnicos.
Coluna, viga, aríete vertical e outras superfícies de guia usando retificação fina.Alta precisão, perfeito.
De acordo com as necessidades do usuário, pode-se adicionar display digital, cabeça de retificação elétrica e acessórios cônicos para carro.
Superfície do trilho guia de feixe usando têmpera de alta frequência, dureza de têmpera HRC48-55 graus.

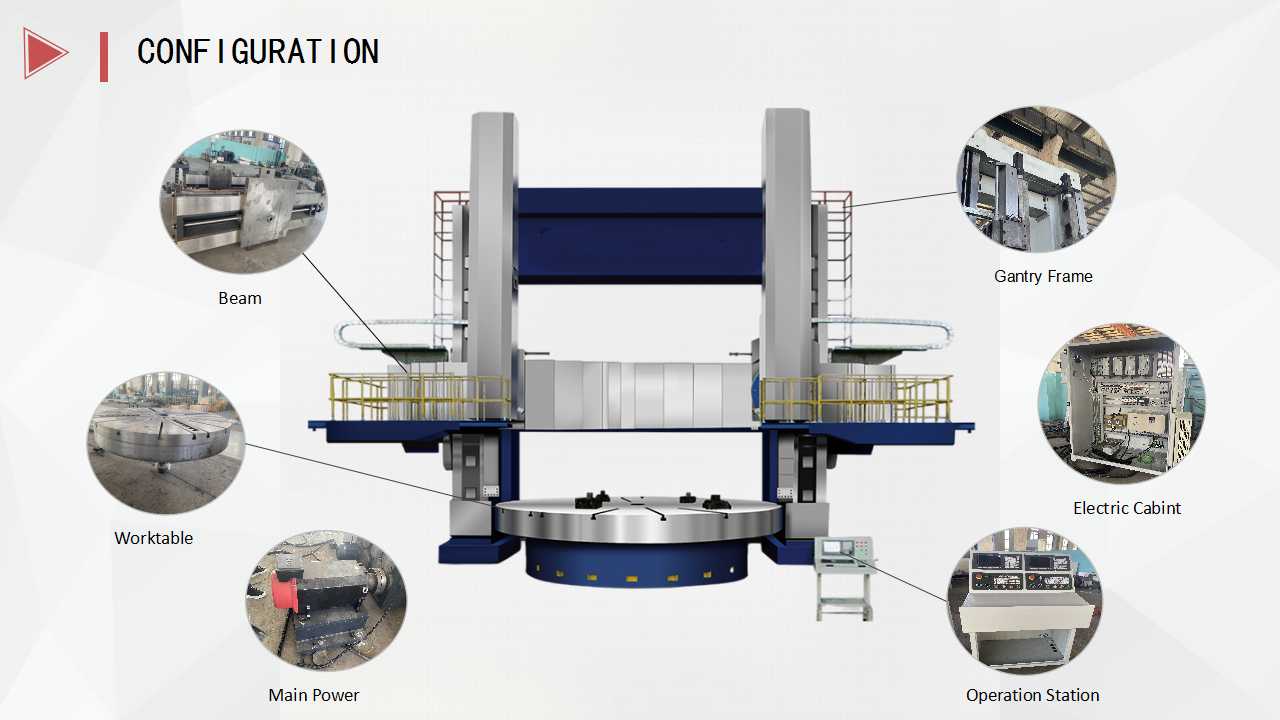

数控双柱结构图

Parâmetros do produto

Especificação		Unidade	CK5240Q	CK5240	CK5250Q	CK5250	CK5263	CK5280Q
Diâmetro máximo da peça		milímetros	4000	4000	5000	5000	6300	8000
Diâmetro da mesa		milímetros	2830/3150	3200/3600	4500	4500	5700	7200
Altura máxima da peça		milímetros	1600/2000/ 2500	1600/2000/ 2500	2000/2500/ 3150	2000/3150	3150	2500/3150/ 4000
Peso máximo da peça		t	15/20	32	40	65	80	100
Torque máximo da mesa		KN.m	63	80	80	100	250	400
Rotação da mesa faixa de velocidade (16 etapas)	4 marchas ou 2 marchas contínuas	rpm	0,5-60	1-50	1-45	0,42-42	0,42-32	0,16-16
Rotação da mesa faixa de velocidade (16 etapas)	16ª série	rpm	2-63	2-63	0,42-45	0,42-42	0,42-32	0,16-16
Força máxima de corte do suporte vertical		KN	35	40	40	50	70	100
Limite de movimento vertical do porta-ferramenta		grau	±30°	±30°	±30°	±30°	±30°	±30°
Faixa de avanço do descanso da ferramenta		mm/min	0,1-500	0,1-500	0,1-500	0,1-500	0,1-500	0,1-500
Nível de alimentação do descanso da ferramenta (sem classificação)		nota	contínuo	contínuo	contínuo	contínuo	contínuo	contínuo
Curso horizontal da cabeça do trilho		milímetros	2150	2150	2765	2765	3400	4400
Curso de aríete da cabeça do trilho		milímetros	1000/1250	1000/1250	1250/1600	1250/1600	1600/2000	1250/2000/ 2250
Viagem na viga transversal		milímetros	1250	1250	2000	2000	2150	2800
Velocidade de movimento rápida dos cabeçotes de ferramentas		mm/min	3500	3500	3500	3500	3500	4000
Tamanho da seção transversal da haste da faca (WD)		mm/min	40×50	40×50	50×50	50×50	50×50	60×60

Estrutura Principal

Mesa de trabalho

A mesa de trabalho adota a estrutura de fuso curto e a direção radial adota o rolamento de rolos cilíndricos de duas carreiras de alta precisão.O anel interno tem um cone de 1:12 e a folga radial pode ser ajustada para garantir que a mesa possa ter uma operação rotativa durável e de alta precisão.
Feixe

A viga é composta pelo corpo da viga, mecanismo de transmissão, dispositivo de descarga, dispositivo de fixação e dispositivo hidráulico.O material da viga é ferro fundido HT250, formado pelo processo de fundição em areia de resina, e formado pelo processo de tratamento de efeito térmico perfeito, que é feito por múltiplos efeitos e acabamentos, com alta precisão, sem deformação e longa vida útil.
Descanso de ferramentas

CONTROLE PROGRAMADO ESQUERDO-TVP;CNC DIREITO.
O descanso de ferramenta vertical é dividido em descanso de ferramenta esquerdo e direito, que são compostos respectivamente de assento deslizante de viga transversal, assento deslizante rotativo, aríete, redutor planetário, cilindro de equilíbrio e parafuso esférico.O porta-ferramentas pode se mover horizontalmente na viga e o aríete se move verticalmente ao longo da corrediça giratória.

Estação Hidráulica

Sistema de pressão estática de mesa, sistema de transmissão principal, sistema de fixação de viga cruzada, sistema de equilíbrio hidráulico de aríete de torre vertical.Tabela do sistema de pressão estática pela bomba de óleo, o óleo de pressão estática é alocado para cada piscina de óleo, altura da mesa ajustando o alcance de 0,06-0,15 mm.A proteção de pressão do dispositivo hidráulico, como o uso de pressão, será desligada automaticamente.
