Fresadora e mandriladora horizontal CNC TK6411C

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
TK6411C
Marca do Produto:
REFINE
Código Do Produto:
8459310000

em um:

sob um:

Máquina chata Fresadora e Mandriladora Mandriladora CNC Mandriladora Horizontal

Descrição do produto

Especificação da máquina

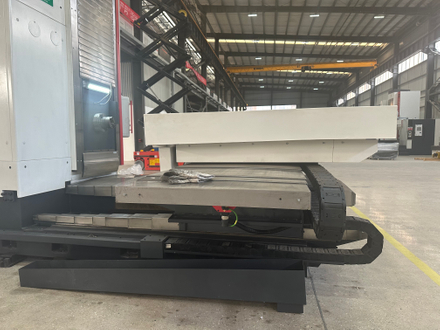

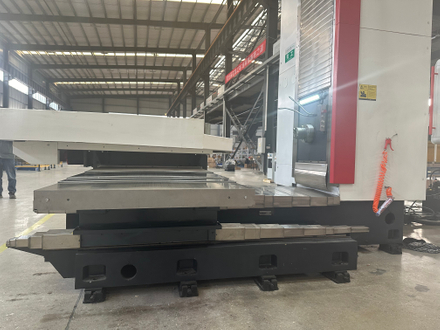

Imagem da máquina

Descrição do produto

1) Direção X e Z usando fabricantes profissionais para produzir capa protetora de aço inoxidável para proteger o trilho-guia, tipo de armadura de aço inoxidável coordenado Y para proteger o trilho-guia, não apenas para proteger o trilho-guia, mas também melhorar a aparência.

2) O gabinete de controle elétrico adota ar condicionado selado à prova de poeira e ar condicionado para desumidificação para garantir a estabilidade a longo prazo do gabinete elétrico.

3) A caixa de refrigeração é colocada na lateral da base da máquina e o dispositivo de remoção de cavacos é integrado para o resfriamento externo da ferramenta e da peça.Para evitar respingos do fluido de corte, o dispositivo de recuperação do líquido refrigerante é adicionado ao redor da mesa.

ITEM		UNIT	TK6411
Mesa de trabalho Tamanho		milímetros	1350*1000
Máx. Carga da mesa de trabalho		kg	5000
Mesa Tamanho do slot T (número ~ largura × espaçamento)			7~22x125mm
Transversal traço da tabela-X		milímetros	1600
Fuso Caixa Vertical Travel-Y		milímetros	1200
Longitudinal traço da tabela-Z		milímetros	1200
Fuso Viagem-W		milímetros	550
Distância da linha central do fuso até a mesa		milímetros	0~1200
Min. distância da face final do eixo de mandrilamento ao centro da mesa		milímetros	50
Fuso Furo Dia.		milímetros	φ130
Máx. Peso da ferramenta		kg	25
Fuso Torque		Nm	1200/1500Nm(30min)
Tedioso furo interno do eixo cônico			MAS 403(45°) BT50
Tedioso Velocidade do eixo		rpm	12~1500rpm
Tedioso linha divisória alta e baixa da velocidade do eixo		rpm	375
Tedioso série de regulação de velocidade do eixo			Intenso
Rápido Movendo-se	X,Y,Z	m/min	10
	W	m/min	5
Alimentar Velocidade - X、Y、Z、W		mm/min	5~2000
Posicional Precisão	X,Y,Z	milímetros	0.030
	W	milímetros	0.025
Ré- Precisão posicional - X、Y、Z、W		milímetros	0.020
Bola Tamanho do parafuso (X/Y/Z)		milímetros	F63×10
Bola Tamanho do parafuso (W)		milímetros	Ф50×10
Total capacidade elétrica		KVA	50
Máquina Tamanho		milímetros	710066003600
CNC Controlador			Fanuc 0I-MF mais
Máquina Peso		Kg	Sobre 18000

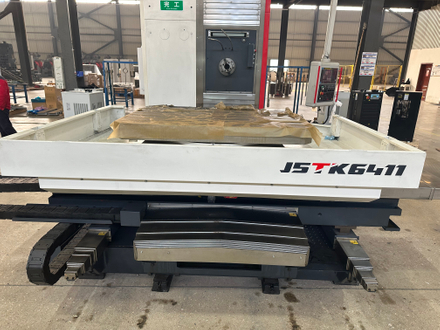

MÁQUINA DE PERFURAÇÃO CNC TK6411C

PARTES DA MÁQUINA

CAIXA DE EIXO

As marchas alta e baixa do fuso são empurradas pelo cilindro hidráulico para dar folga total à máxima eficiência do motor do fuso e garantir a grande saída de torque na marcha baixa, de modo a ser adequado para cortes pesados.
CAMA DA MÁQUINA

O movimento longitudinal do assento deslizante ao longo da cama é o eixo Z.O eixo Z adota servo motor AC e parafuso de esfera importado através de acoplamento elástico, estrutura compacta e movimento suave.
PEÇAS DE FUNDAÇÃO

Todas as peças grandes da fundação da máquina são fundidas com ferro fundido cinzento de alta qualidade e processo de areia resinosa.De acordo com a análise dinâmica, é garantido que possui boa capacidade anti-distorção e anti-flexão, além de boa estabilidade de precisão.
