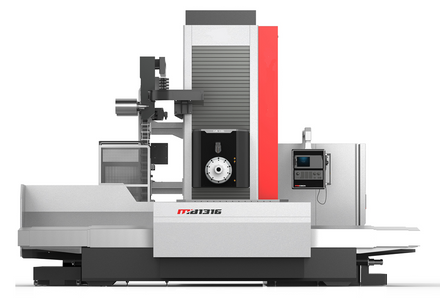

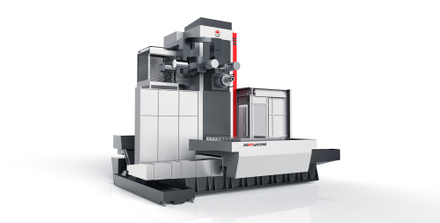

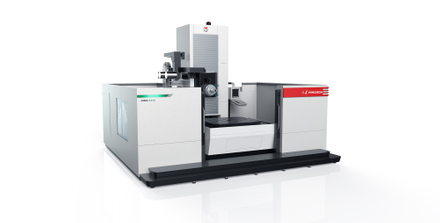

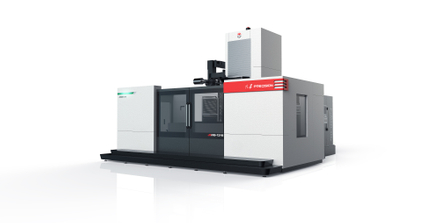

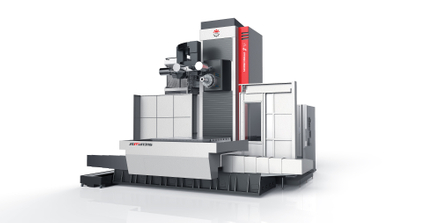

MB1316
REFINE
8459310000
É caracterizado por forte rigidez, estrutura simétrica, resposta dinâmica rápida, alta precisão e boa estabilidade.
O equilíbrio do cabeçote adota mecanismo de balanceamento hidráulico, remoção automática de cavacos, biblioteca de ferramentas de corrente e equipado com sistema de resfriamento de ferramenta - peça de trabalho e sistema de resfriamento de transmissão.
A máquina-ferramenta é adequada para tamanhos médios e grandes, peso de peças grandes básicas e placas, placas, cascas, peças de molde de alta eficiência, fresamento contínuo de alta precisão, perfuração, mandrilamento, dobradiça e outros processos.Amplamente utilizado na indústria aeroespacial, marítima, energia eólica, máquinas têxteis, máquinas de petróleo, máquinas de carvão, máquinas de construção e outros campos.
ITEM | UNIT | ESPECIFICAÇÃO | |
Diâmetro do furo do fuso. | milímetros | φ130 | |
Tamanho da mesa de trabalho | milímetros | 1600*1800 | |
Máx.Carga da mesa de trabalho | kg | 10000 | |
Min.Segmentação de tabela precisão | 0,001° | ||
Traço transversal da tabela-X | milímetros | 3000 | |
Caixa do Fuso Viagem Vertical-Y | milímetros | 1600(2100 opcional) | |
Traço longitudinal da tabela-Z | milímetros | 1600 | |
Viagem do fuso-W | milímetros | 600 | |
Distância da linha central de eixo chato para mesa | milímetros | 20~1620 | |
Distância entre a face final do eixo chato e centro da mesa | milímetros | -93~2107 | |
Máx.torque do fuso em baixo velocidade | 2380 | ||
Máx.resistência axial do fuso principal | Nm | 20000 | |
Potência do motor principal | kW | 22/26 | |
Afunilamento do fuso | Nº 50 7:24 | ||
Velocidade do fuso | rpm | 2600 | |
Conicidade do eixo do furo | MAS 403(45°) BT50 | ||
Min.Alimentando | milímetros | 0.001 | |
Velocidade de alimentação: Eixo X/Y | m/min | 15 | |
Velocidade de alimentação: Eixo Z | m/min | 12 | |
Velocidade de alimentação: Eixo W | m/min | 5 | |
Velocidade de alimentação: Eixo B | rpm | 2 | |
Precisão Posicional | X,Y,Z | milímetros | 0,014/0,012/0,01 |
W | milímetros | 0.015 | |
B | 10'' | ||
Precisão de reposicionamento | X,Y,Z | milímetros | 0,009/0,008/0,008 |
W | milímetros | 0.012 | |
B | 6'' | ||
Tamanho do fuso de esferas - W | milímetros | Ф50×10 | |
Tamanho do fuso de esferas -- X、Y、Z | F63×20 | ||
Controlador | FANUC OI-MF plus | ||
Tamanho da máquina | milímetros | 6380*7200*4270 | |
Peso da máquina | Kg | Cerca de 34.000 | |
